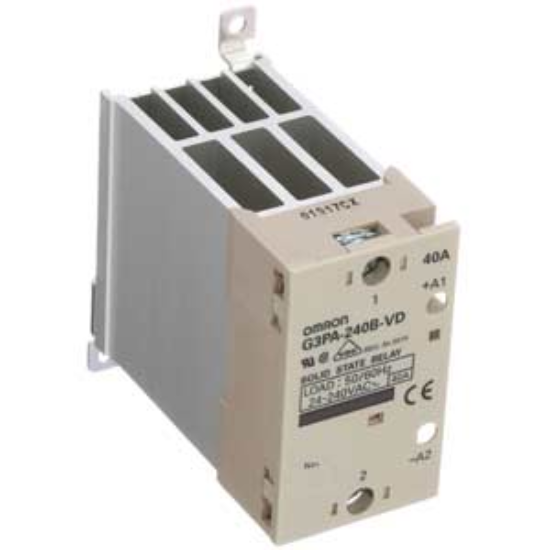

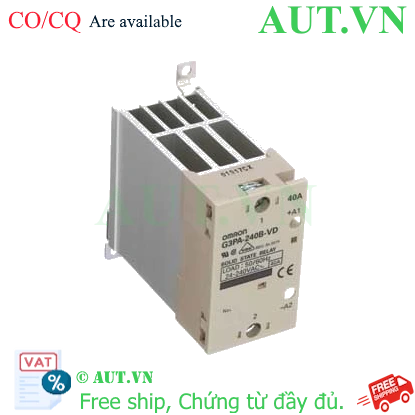

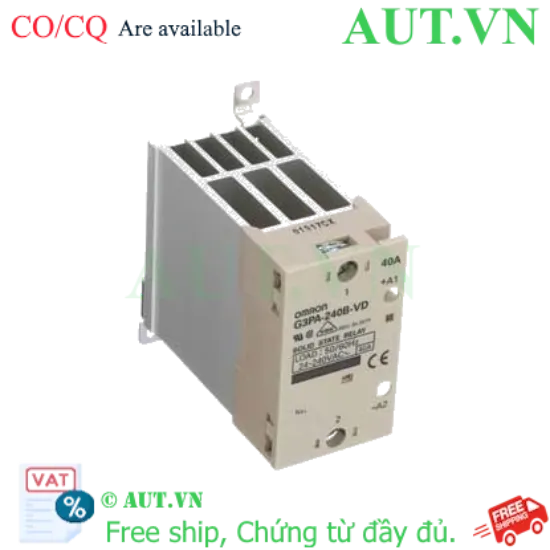

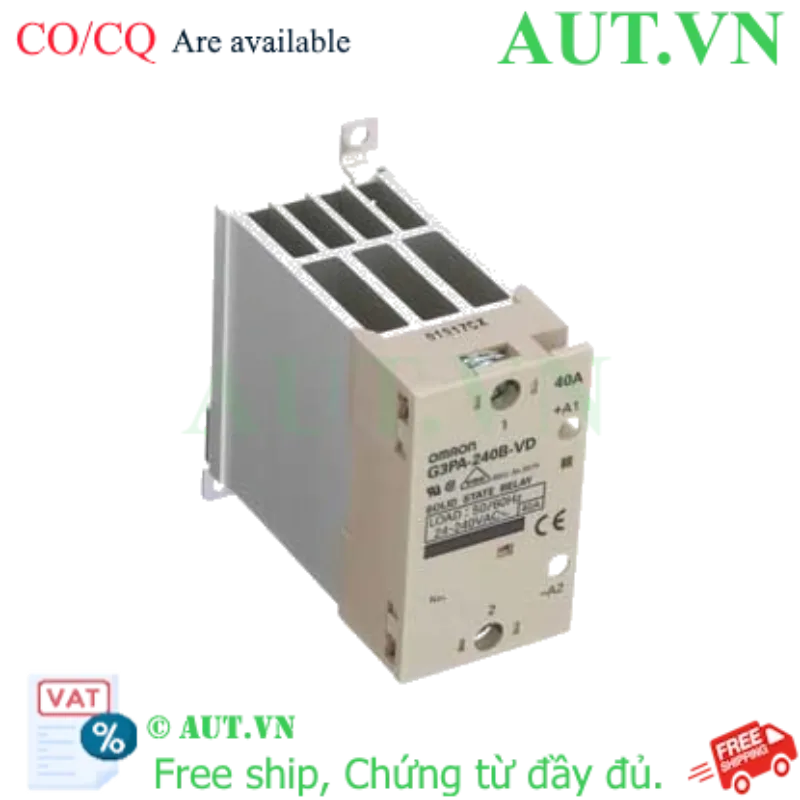

Relay Bán Dẫn Omron G3PA-240B-VD DC5-24: 3 Pha, 40A, Tích Hợp Tản Nhiệt - Chính Hãng AUT VN

Thương hiệu: Omron (Nhật Bản) - Phân phối chính hãng bởi AUT VN
Loại thiết bị: Relay bán dẫn (SSR) 3 pha công suất cao
Thông số chính: Dòng tải 40A, Điện áp tải 24-240VAC, Điều khiển DC 5-24V
Ưu điểm vượt trội: Công nghệ Zero-cross triệt tiêu nhiễu EMI, bảo vệ linh kiện điện tử
Thiết kế: Tích hợp sẵn tản nhiệt nhôm cao cấp, tối ưu diện tích lắp đặt

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: G3PA-240B-VD DC5-24

Tải xuống mẫu

Giá cũ: 3.299.850 ₫

Giá bán: 2.639.880 ₫

Số lượng:

Giới thiệu về Relay Bán Dẫn Omron G3PA-240B-VD DC5-24

Relay bán dẫn Omron G3PA-240B-VD DC5-24 (Solid State Relay - SSR) là giải pháp đóng ngắt điện tử 3 pha tiên tiến, được thiết kế để thay thế hoàn toàn các rơ le cơ truyền thống trong các hệ thống điều khiển công suất lớn. Với cơ chế đóng cắt không tiếp điểm, sản phẩm loại bỏ hoàn toàn hiện tượng hồ quang điện, giúp hệ thống vận hành an toàn, bền bỉ và chính xác tuyệt đối.

Được phân phối chính hãng bởi AUT VN, model G3PA-240B-VD là sự lựa chọn hàng đầu cho các kỹ sư tự động hóa khi cần một thiết bị có tần suất đóng ngắt cao mà không lo ngại về vấn đề mài mòn cơ học, đặc biệt trong các ứng dụng điều khiển nhiệt độ chính xác.

Điểm nổi bật của SSR Omron G3PA-240B-VD

Công nghệ Zero-cross Switching: Thiết bị chỉ kích hoạt khi điện áp xoay chiều đi qua điểm 0V, giúp giảm thiểu tối đa xung nhiễu điện từ (EMI), bảo vệ các linh kiện điện tử nhạy cảm như PLC, cảm biến.
Tản nhiệt nhôm tích hợp: Khối tản nhiệt lớn được thiết kế sẵn giúp giải nhiệt nhanh chóng, duy trì hiệu suất ổn định mà không cần lắp thêm phụ kiện tản nhiệt rời cồng kềnh.
Độ bền công nghiệp: Không có bộ phận chuyển động cơ khí, do đó không gây tiếng ồn, không tạo tia lửa điện và có tuổi thọ vận hành cao gấp nhiều lần relay cơ truyền thống.
Tương thích linh hoạt: Dải điện áp điều khiển rộng từ 5-24VDC, dễ dàng kết nối với hầu hết các dòng PLC (Siemens, Mitsubishi, Omron) và các bộ điều khiển nhiệt độ hiện nay.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	G3PA-240B-VD DC5-24
Số pha điều khiển	3 Pha
Dòng điện tải định mức	40A
Điện áp tải (Load Voltage)	24 - 240 VAC
Điện áp điều khiển (Input Voltage)	5 - 24 VDC
Phương pháp chuyển mạch	Zero-cross (Điểm không)
Kiểu lắp đặt	Gắn vít, tích hợp tản nhiệt
Nhiệt độ vận hành	-30°C đến +80°C
Tiêu chuẩn an toàn	UL, CSA, VDE

Lợi ích khi sử dụng Relay bán dẫn Omron G3PA-240B-VD

Tối ưu chi phí bảo trì: Không còn nỗi lo thay thế tiếp điểm bị cháy hoặc mòn định kỳ, giảm thời gian downtime của nhà máy.
Kiểm soát nhiệt độ chính xác: Tốc độ phản hồi cực nhanh, lý tưởng cho các ứng dụng điều khiển PID trong lò sấy, máy ép nhựa.
Môi trường làm việc chuyên nghiệp: Hoạt động hoàn toàn im lặng, loại bỏ tiếng ồn "tạch tạch" đặc trưng của rơ le cơ.
An toàn tuyệt đối: Chống cháy nổ nhờ loại bỏ tia lửa điện tại điểm tiếp xúc, an toàn cho môi trường sản xuất dễ cháy.

Hướng dẫn lắp đặt và sử dụng (How-to)

Để đảm bảo thiết bị vận hành bền bỉ và đạt hiệu quả cao nhất, quý khách hãy thực hiện theo các bước sau:

Đấu nối ngõ vào (Input): Kết nối cực dương (+) và âm (-) từ nguồn DC (5-24V) của PLC hoặc bộ điều khiển nhiệt độ vào chân Input của Relay.
Đấu nối ngõ ra (Output): Kết nối các dây pha của tải 3 pha vào các chân Output. Lưu ý siết chặt vít để tránh hiện tượng move gây phát nhiệt tại điểm tiếp xúc.
Vị trí lắp đặt: Lắp đặt tại nơi thông thoáng. Mặc dù có tản nhiệt tích hợp, nhưng trong môi trường công nghiệp nóng, việc sử dụng thêm quạt thông gió cho tủ điện sẽ giúp kéo dài tuổi thọ SSR.
Thiết lập bảo vệ: Bắt buộc lắp thêm cầu chì nhanh (Fast-acting fuse) phù hợp với dòng 40A để bảo vệ linh kiện bán dẫn khi xảy ra ngắn mạch.

Sản phẩm sử dụng chung và tương thích

Để xây dựng hệ thống điều khiển hoàn chỉnh, Omron G3PA-240B-VD thường được kết hợp cùng:

Bộ điều khiển nhiệt độ Omron dòng E5CC hoặc E5CN.
PLC Omron, Siemens hoặc Mitsubishi có ngõ ra Transistor DC.
Thiết bị bảo vệ: Cầu chì bán dẫn chuyên dụng cho SSR.

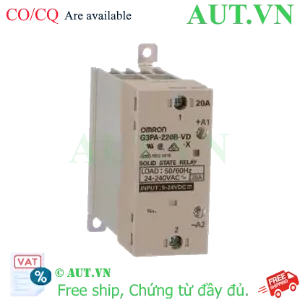

Các phiên bản công suất khác cùng dòng: G3PA-220B-VD (20A), G3PA-260B-VD (60A).

Ứng dụng thực tế của sản phẩm

Relay bán dẫn Omron G3PA-240B-VD là linh kiện không thể thiếu trong:

Ngành nhựa: Điều khiển các dải nhiệt cho máy ép nhựa, máy thổi chai, máy đùn nhựa.
Ngành thực phẩm & Đồ uống: Hệ thống lò sấy công nghiệp, máy đóng gói nhiệt.
Xử lý nhiệt công nghiệp: Các lò nung, hệ thống sưởi ấm diện rộng sử dụng nguồn điện 3 pha.
Tự động hóa: Các mạch đóng ngắt tải trở (Resistive Load) công suất lớn yêu cầu độ tin cậy cao.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn G3PA-240B-VD thay vì relay cơ?
Vì G3PA-240B-VD không có tiếp điểm cơ khí nên không bị mòn, không gây tia lửa điện, tốc độ đóng cắt nhanh hơn và tuổi thọ cao hơn gấp nhiều lần.

2. Công nghệ Zero-cross mang lại lợi ích gì thực tế?
Nó giúp thiết bị chỉ đóng mạch khi điện áp ở mức 0V, từ đó triệt tiêu xung nhiễu, giúp các thiết bị điều khiển như PLC xung quanh không bị treo hoặc hoạt động sai lệch.

3. Tôi có cần mua thêm tản nhiệt cho Relay này không?
Sản phẩm đã tích hợp sẵn tản nhiệt nhôm. Tuy nhiên, nếu bạn chạy tải sát mức 40A liên tục trong môi trường kín, hãy lắp thêm quạt làm mát cho tủ điện.

4. Điện áp điều khiển DC 5-24V có linh hoạt không?
Rất linh hoạt. Bạn có thể dùng nguồn 5V từ vi điều khiển, 12V từ ắc quy hoặc 24V từ PLC mà không cần mạch chuyển đổi.

5. Relay này có dùng để khởi động motor 3 pha được không?
Không khuyến khích. SSR này tối ưu cho TẢI TRỞ (Heating). Để điều khiển motor, bạn nên dùng Contactor hoặc Biến tần để chịu được dòng khởi động lớn.

6. Dòng định mức 40A là mức chạy liên tục hay tối đa?
Đây là mức tối đa. Để thiết bị bền nhất, bạn nên vận hành ở mức 60-80% công suất (khoảng 24A - 32A).

7. Làm sao để kiểm tra Relay bán dẫn bị hỏng?
SSR thường hỏng theo 2 trạng thái: Luôn đóng (chập) hoặc không bao giờ đóng (hở). Bạn dùng đồng hồ VOM đo thông mạch ngõ ra khi có và không có điện điều khiển.

8. Sản phẩm có dễ lắp đặt thay thế không?
Rất dễ. Bạn chỉ cần đấu nối đúng sơ đồ chân Input/Output in trên thân sản phẩm.

9. AUT VN cam kết gì về chất lượng sản phẩm?
AUT VN cam kết hàng Omron chính hãng 100%, cung cấp đầy đủ giấy tờ CO/CQ và bảo hành chính hãng.

10. Thời gian giao hàng tại TP.HCM và toàn quốc như thế nào?
Tại TP.HCM, chúng tôi giao hỏa tốc trong ngày. Các tỉnh thành khác từ 2-3 ngày làm việc.

11. Có hỗ trợ kỹ thuật khi lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN sẵn sàng hỗ trợ hướng dẫn đấu nối qua Zalo/Điện thoại cho quý khách.

12. Tôi có thể dùng relay này cho điện áp 380V không?
Có, điện áp tải hỗ trợ lên đến 240VAC mỗi pha, phù hợp cho các hệ thống điện 3 pha công nghiệp phổ biến.

Nguồn tham khảo thông số: Omron Industrial Automation
